וספל (PI)

וספל משמש לייצור רכיבים בעיבוד שבבי CNC הנדרשים לשמור על ביצועים מכניים וטריבולוגיים בטמפרטורות קיצוניות, שבהן פלסטיקים הנדסיים רגילים אינם מתאימים.

התנהגות החומר בעיבוד מושפעת מיציבות תרמית גבוהה, זחילה נמוכה ותכולת חומרי מילוי שוחקים בדרגות מסוימות, המשפיעים על שחיקת הכלים ועל גימור פני השטח.

בשבבימטל, אסטרטגיות עיבוד שבבי לווספל מוגדרות סביב קיבועים קשיחים, פרמטרי חיתוך שמרניים וכלי חיתוך מותאמי דרגת חומר, לשמירה על שלמות ממדית ואיכות פני שטח.

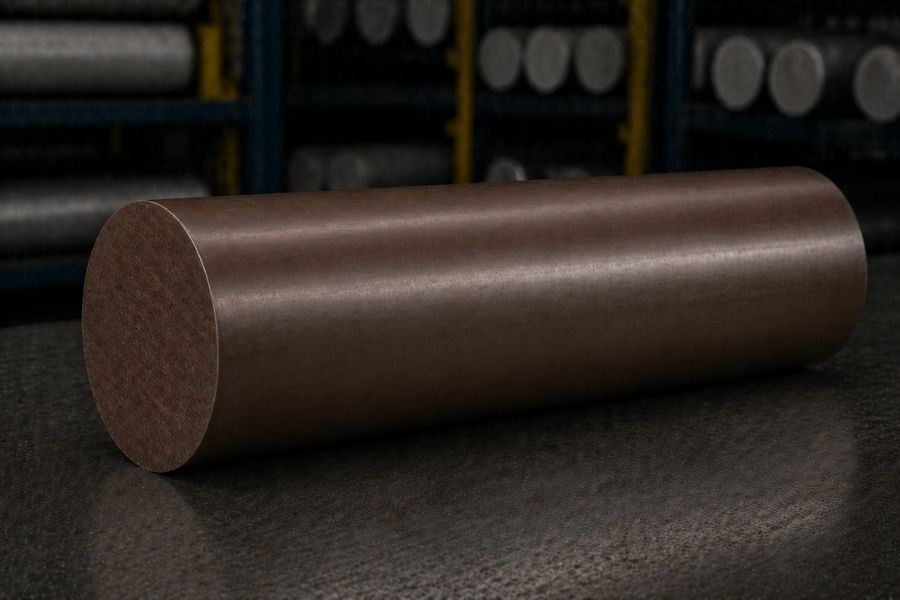

וספל הוא משפחת חומרים פוליאימידיים (PI) מתקדמים, המיועדים לפעולה רציפה בטמפרטורות גבוהות ללא התכה, התרככות או זחילה משמעותית.

תכונות מכניות (ערכים אופייניים – טמפרטורת חדר)

מאפיין Vespel SP-1 Vespel SP-21 יחידות
צפיפות ~1.43 ~1.50 g/cm³
חוזק מתיחה ~85–90 ~95–100 MPa
מודול אלסטיות ~3.0 ~4.5 GPa
התארכות בשבירה ~15 ~7 %
קשיות ~110 ~115 Rockwell M

SP-21 מכיל מילוי גרפיט, המגדיל קשיחות ועמידות לשחיקה תוך הפחתת הדוקטיליות בהשוואה ל-SP-1.

תכונות תרמיות ופיזיקליות

מאפיין ערך אופייני יחידות
טמפרטורת עבודה רציפה ~260–300 °C
עמידות לטמפרטורה לטווח קצר >400 °C
מוליכות תרמית ~0.35 W/m·K
מקדם התפשטות תרמית ~45–50 µm/m·K

תכונות אלו הופכות את וספל למתאים ליישומים שבהם יציבות תרמית היא גורם מרכזי בבחירת החומר.

התנהגות טריבולוגית (כללית)

מאפיין SP-1 SP-21
עמידות לשחיקה בינונית גבוהה
מקדם חיכוך בינוני נמוך
יכולת עבודה יבשה מוגבלת מצוינת
שחיקה של כלי חיתוך נמוכה בינונית

הביצועים הטריבולוגיים הם גורם מבדיל מרכזי בין דרגות וספל ברכיבים מעובדים בעיבוד שבבי CNC.

התנהגות העיבוד השבבי של וספל מושפעת מעמידותו הגבוהה לחום, ובדרגות מחוזקות – גם מחומרי מילוי שוחקים.

מאפייני עיבוד מרכזיים כוללים:

  • התנהגות חיתוך יציבה ללא התכה או מריחה
  • כוחות חיתוך גבוהים יותר בהשוואה לפלסטיקים הנדסיים נפוצים
  • שחיקת כלים מוגברת בעיבוד דרגות עם מילוי גרפיט כגון SP-21
  • אפשרות להשגת גימור פני שטח איכותי באמצעות כלים חדים והזנות מבוקרות
  • יציבות ממדית מצוינת במהלך ולאחר העיבוד

העיבוד מתבצע לרוב יבש או עם זרימת אוויר, תוך שימוש בכלי קרביד חדים ופרמטרים שמרניים לשליטה בחום ובשחיקת הכלים.

יתרון תיאור
עמידות לטמפרטורות קיצוניות שומר על תכונות גם בתנאים שבהם רוב הפלסטיקים כושלים
זחילה נמוכה מתאים ליישומים נושאי עומס בטמפרטורות גבוהות
יציבות ממדית שומר על גיאומטריה תחת מחזורי חימום וקירור
ביצועי שחיקה וחיכוך מתאים לעבודה יבשה ולממשקי החלקה
יציבות כימית עמיד לרוב הדלקים, השמנים והכימיקלים התעשייתיים

וספל נפוץ בייצור רכיבים בעיבוד שבבי CNC כגון:

  • בושינגים ומיסבים לטמפרטורות גבוהות
  • שייבות דחף וטבעות שחיקה
  • אטמים וטבעות גיבוי לסביבות קיצוניות
  • רכיבים למגוון תעשיות החשופים למחזורי חימום וקירור
  • רכיבים למערכות מוליכים למחצה ולוואקום

התאמת החומר ליישום תלויה בבחירת הדרגה, בטווח הטמפרטורות ובדרישות הטריבולוגיות.

דרגה מאפיינים כלליים
Vespel SP-1 PI לא מחוזק עם קשיחות ועבידות מיטביות
Vespel SP-21 מחוזק גרפיט לשיפור שחיקה וחיכוך נמוך
דרגות SP נוספות מחוזקות PTFE או תוספים אחרים לפרופילי שחיקה ייעודיים

בחירת הדרגה משפיעה ישירות על עבידות, חיי הכלי והביצועים בשימוש.

  • לבחור את דרגת החומר לפי דרישות שחיקה וחיכוך ולא רק לפי חוזק
  • להביא בחשבון את עלות החומר הגבוהה באמצעות אופטימיזציה של הגיאומטריה ומידות הגלם
  • להגדיר טולרנסים שמרניים בהתאם לדרישות הפונקציונליות
  • להימנע מדרישות גימור קוסמטיות שאינן הכרחיות
  • לבחור כלי חיתוך המתאימים לחומרי מילוי שוחקים בעת עיבוד SP-21

תיאום מוקדם בין כוונת התכנון, בחירת הדרגה ואסטרטגיית העיבוד הוא קריטי לייצור רכיבי וספל באופן חסכוני ויעיל.

למה לעבד וספל בשבבימטל

שבבימטל מבצעת עיבוד שבבי CNC לווספל בתהליכים המותאמים לפולימרים לטמפרטורות גבוהות, עם דגש על יציבות ממדית, בקרת חיי כלי ותכנון תהליך לפי דרגת החומר.

גישה זו תומכת בעיבוד וספל אמין עבור רכיבים קריטיים שבהם ביצועים תרמיים, עמידות לשחיקה ודיוק ממדי הם דרישות שאינן נתונות לפשרה.
