ניילון 66 (PA66)

ניילון 66 משמש לייצור רכיבים בעיבוד שבבי CNC שבהם נדרשים עמידות לשחיקה, קשיחות וחיכוך נמוך בממשקי החלקה או סיבוב.

התנהגות החומר בעיבוד מושפעת במידה רבה ממצב הלחות ומהצטברות חום, העלולים לגרום לשינויים ממדיים ולפגיעה בגימור פני השטח אם אינם נשלטים כראוי.

בשבבימטל, תהליכי עיבוד שבבי CNC לניילון מוגדרים תוך התחשבות במצב החומר, פינוי שבבים ורצפי גמר השומרים על טולרנסים ואיכות קצוות.

ניילון 66 (PA66) הוא תרמופלסט הנדסי חצי-גבישי הנבחר עבור רכיבי פולימר נושאי עומס, שבהם נדרשות עמידות לשחיקה וקשיחות.

תכונות מכניות (ערכים אופייניים – יבש לאחר עיבוד)

מאפיין ערך אופייני יחידות
צפיפות ~1.14 g/cm³
חוזק מתיחה ~75–85 MPa
חוזק ~60–75 MPa
התארכות בשבירה ~40–60 %
מודול אלסטיות ~2.7–3.2 GPa
קשיות ~110–120 Rockwell R

התכונות המכניות עשויות להשתנות עקב ספיחת לחות, המפחיתה קשיחות ומגדילה דוקטיליות.

תכונות תרמיות ופיזיקליות

מאפיין ערך אופייני יחידות
טמפרטורת התכה ~255–265 °C
טמפרטורת עבודה רציפה ~90–120 °C
מוליכות תרמית ~0.25 W/m·K
מקדם התפשטות תרמית ~80–100 µm/m·K

תכונות אלו משפיעות על התפשטות תרמית ותכנון טולרנסים, במיוחד בחלקים ארוכים ובהתאמות הדוקות.

התנהגות סביבתית / לחות (כללית)

גורם השפעה אופיינית
ספיחת מים מגדילה ממדים ומפחיתה קשיחות
מצב החומר (יבש לעומת לח) משנה התאמות, טולרנסים ותגובה פני שטח
מחזורי טמפרטורה ולחות עלולים לגרום לסטייה במכלולים מדויקים

יש להתייחס למצב הלחות כפרמטר תכנוני כאשר נדרשים טולרנסים הדוקים.

התנהגות העיבוד השבבי של ניילון 66 מושפעת משליטה בשבבים, ניהול חום ושינויים ממדיים הנובעים מספיחת לחות.

מאפייני עיבוד מרכזיים כוללים:

  • נטייה ליצירת שבבים חוטיים הדורשת פינוי שבבים פעיל
  • סיכון להתרככות מקומית או מריחת פני שטח כאשר פרמטרי החיתוך מייצרים חום עודף
  • פוטנציאל טוב לגימור פני שטח באמצעות כלים חדים והזנות יציבות המונעות התחככות
  • סיכון לסטייה של החלק בגיאומטריות דקות עקב גמישות הפולימר
  • שונות ממדית כאשר חלקים מעובדים במצב יבש ולאחר מכן מתאזנים ללחות הסביבה

העיבוד מתבצע בדרך כלל באמצעות כלי קרביד חדים, עם מרווח פינוי שבבים נדיב ותכנון רצף תהליך התואם את מצב החומר הרצוי.

יתרון תיאור
עמידות לשחיקה מתאים למגע החלקה ולחשיפה לשחיקה כללית
חיכוך נמוך מתאים לבושינגים, מובילים וממשקי פולימר–מתכת
קשיחות עמיד יותר לפגיעות ולשימוש בהשוואה לפלסטיקים שבירים
הפחתת משקל מחליף מתכת ביישומים שאינם נושאי עומס מבני תוך הפחתת מסה

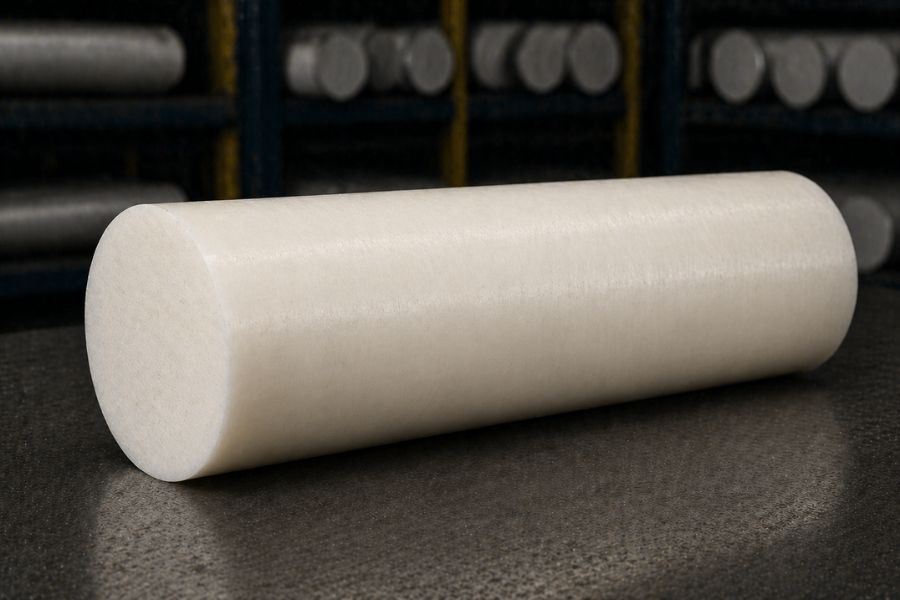

זמינות רחבה זמין בדרך כלל כמוטות ולוחות לעיבוד שבבי

ניילון 66 נפוץ בייצור רכיבים בעיבוד שבבי CNC כגון:

  • בושינגים, שרוולים וטבעות שחיקה
  • מובילים מחליקים, מסילות ומרווחים
  • גלגלי שיניים ורולרים לעומסים בינוניים
  • פיקסטורות ורכיבי תמיכה הדורשים קשיחות וחיכוך נמוך
  • רכיבי פולימר לאבות טיפוס הדורשים התנהגות שחיקה פונקציונלית

התאמת החומר ליישום תלויה בחשיפה ללחות, בטווח הטמפרטורות וברגישות לטולרנסים.

גרסה / צורת חומר מאפיינים כלליים
ניילון 66 (PA66) לא מחוזק איזון בסיסי בין קשיחות להתנהגות שחיקה
ניילון מחוזק זכוכית (PA66-GF) קשיחות גבוהה יותר וזחילה מופחתת; שחיקת כלים מוגברת והתנהגות אניזוטרופית
דרגות עם MoS2 / שמן שיפור חיכוך ושחיקה ליישומי החלקה
מותנה לעומת לא מותנה מצב החומר משפיע על יציבות ממדית והתאמות

פרמטרי העיבוד ותכנון הבדיקות עשויים להשתנות משמעותית בין דרגות לא מחוזקות לדרגות מחוזקות.

  • להגדיר את מצב הלחות היעד לצורך בדיקה והרכבה סופית
  • להימנע משרשראות טולרנסים המניחות יציבות דמוית מתכת תחת שינויי לחות
  • להשתמש ברדיוסים נדיבים ובמאפייני תמיכה להפחתת סטיית החלק במהלך העיבוד
  • לתכנן פינוי שבבים בכיסים עמוקים ובקדחים כדי למנוע הצטברות חום
  • להגדיר ממשקי מיסוב תוך התחשבות בשינויים בתכונות עקב לחות

אסטרטגיית הטולרנסים חייבת להיות מותאמת לחשיפת החלק ללחות במהלך השימוש.

למה לעבד ניילון 66 בשבבימטל

שבבימטל מבצעת עיבוד שבבי CNC מדויק לניילון בתהליכים המתמקדים בבקרה תרמית, פינוי שבבים ותכנון ממדי המותאם למצב החומר.

גישה זו תומכת בתוצאות חזרתיות בשירותי עיבוד שבבי CNC לניילון 66 עבור רכיבי פולימר פונקציונליים, שבהם התנהגות השחיקה והתאמת המידות משפיעות על הביצועים.
