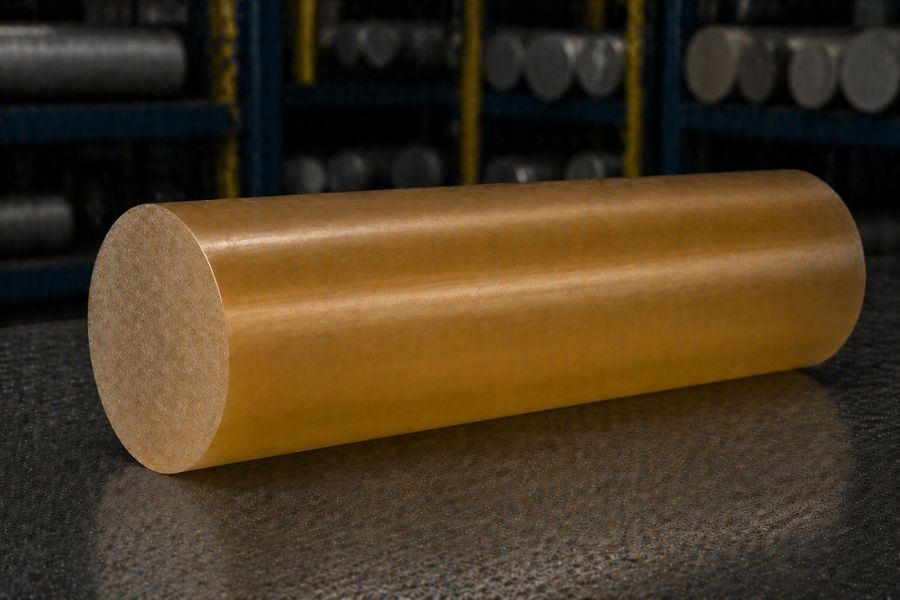

רקסולייט 1422

רקסולייט 1422 משמש לייצור רכיבים בעיבוד שבבי CNC שבהם נדרשות יציבות דיאלקטרית ליישומי RF ומיקרוגל, יחד עם שליטה גיאומטרית מדויקת ברכיבי פולימר מדויקים.

התנהגות החומר בעיבוד מאופיינת בתגובת חיתוך קשיחה ובדוקטיליות נמוכה, לצד רגישות להצטברות חום העלולה לפגוע בשלמות פני השטח במאפיינים עדינים.

בשבבימטל, תהליכי עיבוד שבבי לרקסולייט מוגדרים סביב כלי חיתוך חדים, הכנסת חום שמרנית ומעברי גמר השומרים על הדיוק הממדי ועל התכונות הדיאלקטריות הנדרשות.

רקסולייט 1422 הוא חומר פוליסטירן מצולב, הנבחר לרכיבים חשמליים ורכיבי RF בעיבוד שבבי, כאשר אובדן דיאלקטרי נמוך וקבוע דיאלקטרי יציב הם גורמי תכנון מרכזיים.

תכונות מכניות (ערכים אופייניים)

מאפיין ערך אופייני יחידות
צפיפות ~1.05 g/cm³
חוזק מתיחה ~50–60 MPa
מודול אלסטיות ~2.5–3.0 GPa
התארכות בשבירה ~2–3 %
קשיות ~120–130 Rockwell R

התגובה המכנית קשיחה יחסית לפולימר, עם דוקטיליות נמוכה המשפיעה על טיפול בקצוות ועל תכנון דפנות דקות.

תכונות תרמיות ופיזיקליות

מאפיין ערך אופייני יחידות
טמפרטורת מעבר זכוכיתי (Tg) ~95–105 °C
טמפרטורת עבודה רציפה ~80–100 °C
מוליכות תרמית ~0.14–0.18 W/m·K
מקדם התפשטות תרמית ~60–80 µm/m·K

מוליכות תרמית נמוכה מגדילה את החשיבות של פינוי שבבים יעיל ושליטה בפרמטרי החיתוך.

תכונות חשמליות / דיאלקטריות (ערכים אופייניים)

מאפיין ערך אופייני יחידות
קבוע דיאלקטרי (פרמיטיביות יחסית, εr) ~2.5 —
גורם הפסד (Loss Tangent) נמוך מאוד (בסדר גודל של 10−4 עד 10−3) —
התנגדות נפחית גבוהה Ω·cm
חוזק דיאלקטרי גבוה kV/mm

הביצועים החשמליים תלויים בתדר, בטמפרטורה וברמת הניקיון של החלק לאחר העיבוד.

התנהגות העיבוד השבבי של רקסולייט נשלטת על ידי ניהול חום, שליטה בשבבים ודרישות שלמות פני שטח עבור ממשקי RF.

מאפייני עיבוד מרכזיים כוללים:

  • חיתוך נקי עם דוקטיליות נמוכה, לצד סיכון מוגבר לשבירת קצוות בגיאומטריות חדות
  • רגישות לחום העלולה לגרום לנזק מקומי לפני השטח במקרה של שהייה או התחככות
  • חזרתיות ממדית טובה כאשר שחיקת הכלים נשלטת והכנסת החום מינימלית
  • דרישות גימור פני שטח שהן לרוב פונקציונליות עבור ממשקי RF ולא רק קוסמטיות
  • רגישות להיווצרות גרדים במאפיינים קטנים, הדורשת שיטות ניקוי מבוקרות

העיבוד מתבצע בדרך כלל באמצעות כלי קרביד חדים או מלוטשים, במהירויות חיתוך שמרניות ובמעברי גמר המתוכננים למנוע הצטברות חום.

יתרון תיאור
התנהגות דיאלקטרית יציבה מתאים לרכיבי RF ומיקרוגל שבהם פרמיטיביות והפסדים חייבים להישאר יציבים
חזרתיות ממדית מאפשר גיאומטריה מדויקת למבני גייד גל ואנטנות
רגישות נמוכה ללחות מפחית סטיות לעומת פולימרים הסופחים לחות במכלולי RF
עבידות טובה למאפייני דיוק תומך ביצירת קדחים מדויקים, מדרגות ומשטחי ממשק בתהליכים מבוקרים
בידוד חשמלי מתאים למבני בידוד ולהפרדה חשמלית

רקסולייט 1422 נפוץ בייצור רכיבים בעיבוד שבבי CNC כגון:

  • מבודדים ומרווחים ל-RF ולמיקרוגל
  • תומכי אנטנות ועדשות דיאלקטריות
  • רכיבי גייד גל ואינסרטים
  • פיקסטורות בדיקה ורכיבי מדידה למכלולי RF
  • רכיבי בידוד חשמלי בתדרים גבוהים

התאמת החומר ליישום תלויה בטווח התדרים, בתנאי החשיפה התרמית וברגישות הגיאומטרית.

גרסה מאפיינים כלליים
Rexolite 1422 דרגת RF וחשמל נפוצה לעיבוד שבבי מדויק
פולימרים דיאלקטריים חלופיים נבחרים כאשר נדרשת עמידות גבוהה יותר לטמפרטורה, קשיחות גבוהה יותר או פרמיטיביות שונה
הבדלים בצורת חומר הגלם מאמצים שיוריים ויציבות עשויים להשתנות בין צורות וספקים

יש להגדיר בבירור את דרגת החומר וצורת הגלם כאשר גם הביצועים הדיאלקטריים וגם הטולרנסים קריטיים.

  • להגדיר משטחי ממשק RF פונקציונליים ולציין דרישות גימור פני שטח עבורם
  • להימנע מפינות פנימיות חדות ודפנות דקות ללא תמיכה המגדילות סיכון לשבירה
  • לתאם טולרנסים וטמפרטורת בדיקה לטווח הטמפרטורות של ההרכבה
  • לתכנן שיטות הסרת גרדים שאינן מזהמות או מורחות משטחים דיאלקטריים
  • לשלוט בהכנסת חום במהלך הגימור כדי למנוע פגיעה מקומית בפני השטח

תיאום מוקדם בין דרישות RF, הגיאומטריה ותהליך העיבוד מפחית סיכון לעיבוד חוזר.

למה לעבד רקסולייט 1422 בשבבימטל

שבבימטל מבצעת עיבוד שבבי CNC לרקסולייט 1422 בתהליכים המתמקדים בבקרה תרמית, שלמות קצוות וייצור חזרתי של מאפייני דיוק עבור תכן מבוסס RF.

גישה זו תומכת בתוצאות עיבוד עקביות עבור רכיבים שבהם תכונות החומר של רקסולייט הן חלק מהמפרט הפונקציונלי.
