מה זה עיבוד שבבי Swiss Type?
עיבוד שבבי מסוג Swiss Type נולד בתעשיית השעונים השווייצרית, שם היה צורך ברכיבים קטנים במיוחד וברמת דיוק גבוהה מאוד. העיקרון המרכזי שפותח אז נשאר רלוונטי גם היום, למרות שהטכנולוגיה עצמה התקדמה משמעותית.

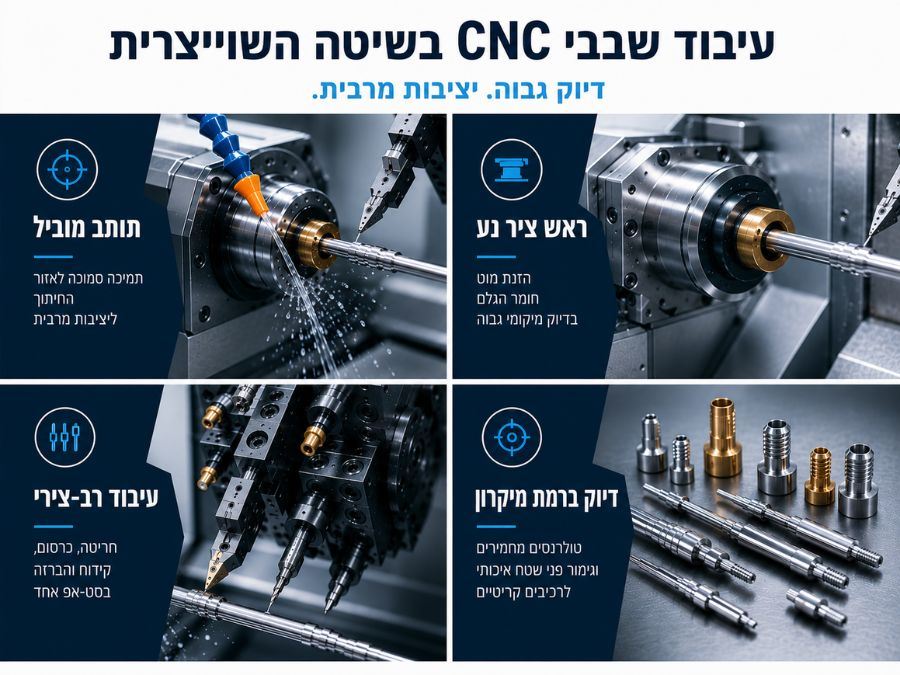

בניגוד לחריטה קונבנציונלית, מכונות Swiss משתמשות בראש נע (Sliding Headstock) שמזין את חומר הגלם דרך תותב תמיכה (Guide Bushing). כלי החיתוך פועלים קרוב מאוד לנקודת התמיכה הזו, מה שמפחית סטיות במהלך העיבוד.
עיקרון ראש נע ותותב תמיכה
תותב התמיכה מחזיק את החומר ממש בסמוך לאזור החיתוך. בזמן שהמוט מתקדם, הכלים מסירים חומר בצורה מבוקרת ומדויקת. מבנה זה מאפשר:
- הפחתת רעידות במהלך החיתוך
- עיבוד יציב של חלקים ארוכים ודקים
- שיפור בגימור פני השטח ובעקביות המידות
התוצאה היא תהליך שמתאים במיוחד לעיבוד מיקרו-מדויק ולגאומטריות מורכבות שקשה לייצר בחריטות רגילות.
יכולות עיבוד Swiss מדויק ב-שבבימטל
עיבוד Swiss Type דורש לא רק ציוד ייעודי, אלא גם ידע תהליכי, שליטה בהגדרות מכונה ותכנות מתקדם כדי לנצל את מלוא היכולות שלו.
ב-שבבימטל משתמשים בטכנולוגיית Swiss לייצור רכיבים הדורשים דיוק מיקרוני והתנהגות ייצור מבוקרת. סנכרון רב־צירי מאפשר לבצע פעולות כמו חריטה, כרסום, קידוח והברזה במחזור עבודה אחד.
שילוב תהליכים ויציבות
ביצוע מספר פעולות ללא הידוק מחדש מפחית הצטברות שגיאות ושומר על יישור בין תכונות החלק. גישה זו תומכת ב:
- דיוק קונצנטריות עקבי בין תכונות
- הפחתת טיפול ידני והעברת חלקים
- חזרתיות גבוהה בין חלקים
פרמטרי התהליך מוגדרים כך שישמרו על יציבות גם בסדרות קצרות וגם בייצור ארוך טווח.
יתרונות עיבוד Swiss
דיוק ושליטה ברעידות
התמיכה בחומר קרוב לאזור החיתוך מפחיתה משמעותית סטיות. הדבר משפר את איכות פני השטח, הדיוק הממדי וחיי הכלים, במיוחד בעיבוד קטרים קטנים או חלקים ארוכים.
יישור בין תכונות ודיוק קונצנטרי
מכיוון שמספר פעולות מבוצעות בהידוק אחד רציף, נשמרת התאמה מדויקת בין תכונות שונות של החלק. זה קריטי במיוחד כאשר הדיוק היחסי משפיע על הביצועים.
יעילות ייצור ותפוקה

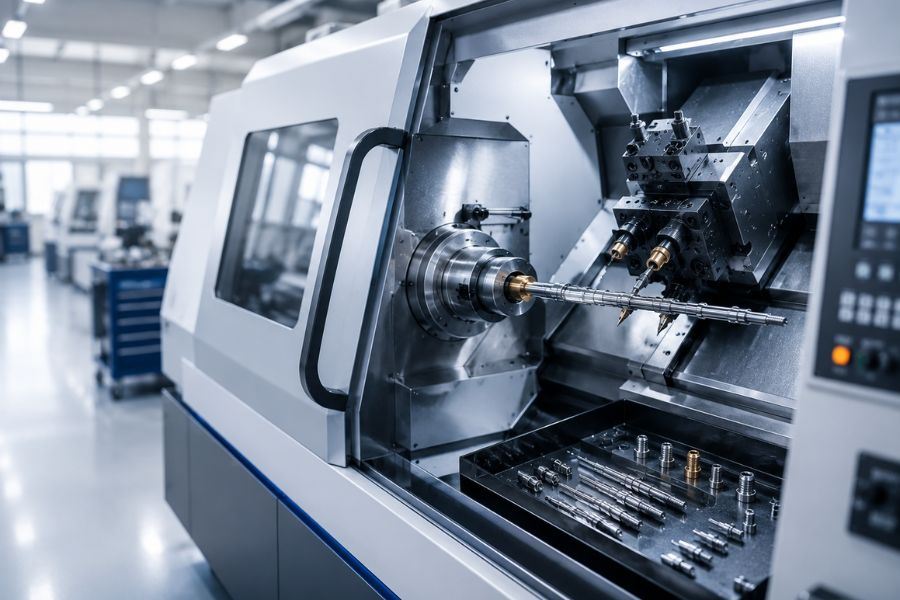

מכונות Swiss מיועדות לייצור רציף. הזנת חומר אוטומטית מאפשרת עבודה ללא הפסקה, והסנכרון בין הצירים מאפשר סיום חלקים מורכבים בפחות מחזורי עבודה. כך מתקבלת תפוקה גבוהה מבלי לפגוע בדיוק.
יישומים של עיבוד Swiss CNC
עיבוד Swiss מתאים במיוחד לרכיבים קטנים עם מורכבות גאומטרית גבוהה. לרוב מדובר בחלקים הכוללים פרטים עדינים וטולרנסים הדוקים.
מאפייני חלקים אופייניים
- צירים ופינים ארוכים ודקים
- בתי דיוק ושרוולים
- מחברים ומיקרו־קונקטורים
- חלקים עם מספר תכונות הדורשות יישור מדויק
למרות שהשיטה מזוהה לעיתים עם תעשיות כמו רפואה והייטק, הערך שלה נובע מדרישות החלק ולא מסוג התעשייה.
תקני איכות ובקרה
שמירה על דיוק בעיבוד Swiss מבוססת על ניטור ובקרה מתמשכים לאורך כל התהליך.
בדיקות תוך כדי תהליך מאפשרות לזהות מגמות סטייה מוקדם ולבצע תיקונים לפני פגיעה באיכות החלקים. שיטות המדידה מותאמות לתכונות מיקרוניות, שבהן גם סטייה קטנה יכולה להיות משמעותית.
נתוני הבדיקה נשמרים ומקושרים לנתוני הייצור, מה שמאפשר עקיבות ושליטה ארוכת טווח בתהליך.
למה לבחור ב-שבבימטל לעיבוד Swiss
שבבימטל משלבת מכונות Swiss מתקדמות יחד עם שליטה תהליכית קפדנית וניסיון הנדסי. היכרות עם מערכות ראש נע, אופטימיזציה של חומר גלם ותיאום רב־צירי מאפשרת ייצור אמין של רכיבים מורכבים וקטנים.
הדגש הוא על תהליך יציב, דיוק גבוה וחזרתיות לאורך זמן ולא רק על נפח ייצור.
שיפור דיוק באמצעות עיבוד Swiss CNC
למד כיצד עיבוד Swiss CNC יכול לשפר את דיוק הייצור שלך ולתמוך בדרישות מורכבות של רכיבים מדויקים.
