מדוע יכולת הייצור הופכת לגורם המגביל האמיתי
בפרויקטים של עיבוד שבבי CNC, המגבלות המשמעותיות ביותר כמעט אף פעם לא מופיעות בשלב סקירת התכנון. הן מתגלות מאוחר יותר, כאשר מתחיל הייצור ונחשף הפער בין כוונת התכנון לבין המציאות בייצור.
חלקים שעומדים בכל הדרישות הפונקציונליות על הנייר עדיין עלולים לסבול מעיבוד לא יציב, זמני מחזור ארוכים או איכות לא עקבית. ברוב המקרים, הסיבה לכך אינה תהליך ה־CNC עצמו, אלא החלטות תכנון שנעשו ללא הבנה ברורה של אופן הייצור בפועל.
תכנון ליכולת ייצור (Design for Manufacturability או DFM) נועד לסגור את הפער הזה באמצעות שילוב שיקולי ייצור כבר בשלב התכנון.
מה באמת תכנון ליכולת ייצור מטפל בו
תכנון ליכולת ייצור לעיתים נתפס בטעות כאוסף של כללי פישוט. בפועל, מדובר במסגרת קבלת החלטות שמעריכה כיצד בחירות תכנוניות משפיעות על התנהגות הייצור לאורך זמן.
תכנון ניתן לייצור הוא כזה שתומך ב:
- תנאי עיבוד יציבים
- תוצאות איכות צפויות
- בדיקה ואימות יעילים
- יכולת מעבר מהאב טיפוס לייצור סדרתי
DFM לא מפחית מהשאיפות ההנדסיות. הוא מבטיח שהן יישארו תקפות גם תחת מגבלות הייצור בפועל.

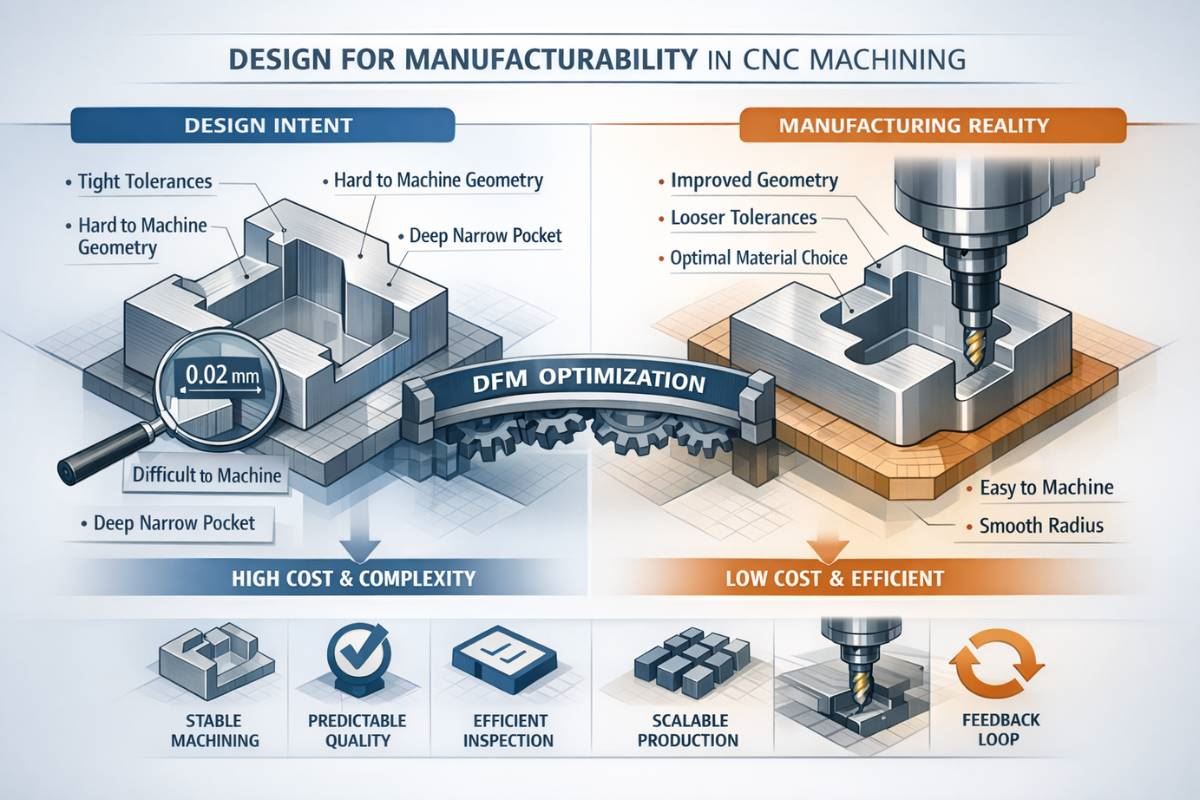

היכן התכנון ועיבוד ה־CNC נוטים להתרחק זה מזה
מנקודת מבט תכנונית, היתכנות פירושה שניתן לייצר את הגאומטריה. מנקודת מבט ייצורית, אותה גאומטריה צריכה להיות ניתנת לייצור שוב ושוב, ללא התאמות מתמידות, ובתוך גבולות עלות וזמני אספקה סבירים.
כאשר יכולת הייצור לא נלקחת בחשבון מוקדם, צוותי הייצור נאלצים לפצות בהמשך באמצעות הוספת בקרות תהליך, הפחתת פרמטרי חיתוך או הגדלת תדירות הבדיקות. פעולות אלו מעלות עלויות ומקטינות יציבות, גם כאשר התכנון המקורי לא משתנה.
DFM מעביר את השיקולים הללו לשלב מוקדם יותר, שבו השינויים פשוטים ויעילים יותר.

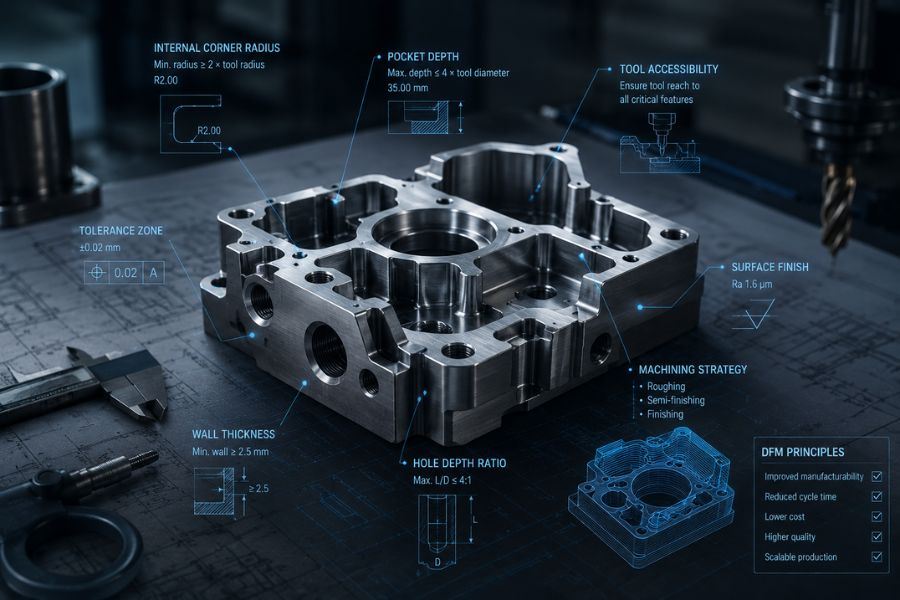

החלטות גאומטריות שמשפיעות על התנהגות העיבוד
גישה לכלי ויציבות התהליך
בעיבוד CNC, הגאומטריה קובעת כיצד הכלים באים במגע עם החומר, כיצד מתפזרות העומסים וכמה יציב התהליך לאורך זמן. תכונות כמו כיסים עמוקים, חריצים צרים או פינות פנימיות חדות דורשות כלים ארוכים ואסטרטגיות חיתוך שמרניות.
גם התאמות גאומטריות קטנות יכולות לשפר משמעותית את יכולת העיבוד, למשל:
- הגדלת רדיוסי פינות פנימיות כדי לאפשר שימוש בכלים סטנדרטיים
- הגבלת עומק מיותר בכיסים
- יישור תכונות כדי לצמצם מספר כיווני העיבוד
שינויים אלו כמעט לא משפיעים על התפקוד, אך משפרים באופן משמעותי את יציבות התהליך.
טולרנסים כמשתנה ייצור
טולרנסים מגדירים לא רק דרישות דיוק, אלא גם גבולות יכולת תהליך. טולרנסים הדוקים מדי מגדילים את זמן העיבוד, מאמץ הבדיקה וסיכון לפסילות, גם כאשר אין לכך הצדקה פונקציונלית.
גישה מבוססת DFM לטולרנסים מתמקדת בדיוק היכן שהוא חשוב, ומאפשרת גמישות היכן שלא. כך ניתן לשפר תפוקה ולהפחית שונות מבלי לפגוע בביצועים.
במקום לשאול "כמה מדויק אפשר לייצר את זה?", DFM שואל "כמה דיוק באמת נדרש לתפקוד של התכונה הזו?".
בחירת חומרים והמציאות של העיבוד
בחירת חומר משפיעה הרבה מעבר לביצועים מכניים. במהלך עיבוד CNC, התנהגות החומר משפיעה על שחיקת כלים, יצירת חום, איכות פני שטח ויציבות ממדית.
תכנונים שמתעלמים מהשפעות אלו נוטים להסתמך על התאמות תהליך מאוחרות כדי לשמור על איכות. DFM מעודד התייחסות מוקדמת לאופן שבו חומרים מתנהגים תחת עיבוד, כך שניתן להגדיר אסטרטגיית ייצור מראש ולא בדיעבד.
התאמה זו מפחיתה סיכונים ומשפרת עקביות, במיוחד בסביבות ייצור תובעניות.
הפחתת עלויות דרך התאמת התכנון
עלות ייצור בעיבוד CNC נקבעת בעיקר לפי זמן, יציבות וצורך בעיבוד חוזר, ולא רק לפי עלות חומר הגלם.
תכנון ליכולת ייצור מפחית עלויות על ידי הסרת מורכבות מיותרת מהתהליך. תחומים אופייניים להשפעה כוללים:
- הפחתת מספר סט־אפים
- שימוש בכלים סטנדרטיים
- פישוט אסטרטגיות בדיקה
- שיפור אחוז הצלחה בעיבוד ראשון
שיפורים אלו מושגים דרך התאמת התכנון, ולא על חשבון האיכות.
תכנון מתוך מחשבה על סקייל ייצור
תכנון שעובד היטב כאב טיפוס לא בהכרח יתנהג באותו אופן בייצור סדרתי. מעבר להיקפים גדולים מכניס שונות מצטברת, מגבלות תפוקה בבדיקות וסטייה בתהליך לאורך זמן.
DFM מבטיח התייחסות מוקדמת לנושא הסקייל, באמצעות בחינה האם התכנון תומך ב:
- עיבוד עקבי בין סדרות ייצור
- אימות איכות יעיל
- תהליכי ייצור אוטומטיים
כאשר לא מתחשבים בסקייל בשלב התכנון, לעיתים נדרש תכנון מחדש יקר בהמשך.
כלים דיגיטליים כמקדמי DFM
מערכות CAD/CAM מודרניות וסימולציות עיבוד מספקות תובנות חשובות לגבי יכולת ייצור עוד לפני תחילת הייצור. הן מאפשרות להעריך גישה לכלי, לאמוד זמני מחזור ולזהות תכונות בסיכון מוקדם.
עם זאת, כלים אלו תורמים ל־DFM רק כאשר התובנות שלהם משפיעות בפועל על החלטות התכנון. שימוש נכון בהם מצמצם ניסוי וטעייה ומחזק את שיתוף הפעולה בין הנדסה לייצור.
DFM כתהליך הנדסי מתמשך
תכנון ליכולת ייצור אינו נקודת ביקורת חד פעמית. הוא מתפתח דרך משוב מנתוני ייצור, תוצאות בדיקה וניסיון עיבוד מצטבר.
עם הזמן, המשוב הזה משפר הנחיות תכנון, מייצב תהליכים ומשפר ביצועי ייצור כוללים. ארגונים שמתייחסים ל־DFM כאל דיסציפלינה מתמשכת משיגים שליטה טובה יותר בעלויות ותוצאות איכות גבוהות יותר.
סיכום
תכנון ליכולת ייצור מיישר בין הכוונה ההנדסית לבין המציאות הייצורית. בעיבוד שבבי CNC, שבו דיוק ויעילות חייבים להתקיים יחד, DFM מאפשר תכנונים שהם לא רק פונקציונליים, אלא גם יציבים, ניתנים להרחבה וחסכוניים.
כאשר מיישמים אותו נכון, DFM מפחית סיכונים, מקצר זמני אספקה ומבטיח מעבר חלק מהתכנון לייצור.
